Surroundmischpult SRC51
Rahmen
Anschlussbelegung
Stecker: Leerklinken 81 bis 128

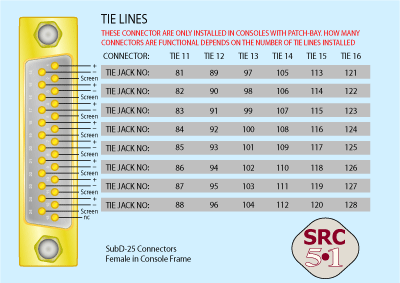

Die Belegungen der Stecker TIE11 bis TIE16 für die Leerklinken 81 bis 128. Diese Stecker sind nur bei Mischpulten mit Steckfeld installiert
Diese Stecker sind nur in Ausführungen des SRC51 mit Steckfeld eingebaut.
Alle Leerklinken sind symmetrisch auf die D-Sub-Stecker verkabelt. Die Abschirmungen aller D-Sub-Stecker laufen auf die Schirmerde (Connector-Ground) des Mischpultes auf.
Die Anzahl der bestückten Leerklinken hängt von der Ausführung des Mischpultes ab. Im Standardlieferumfang sind 80 Leerklinken enthalten.
|
|
|
|
|
