Surroundmischpult SRC51
Rahmen


Anschlussbelegung
Stecker: 2-Spur 9-12 Wiedergabe

Dieser Stecker enthält die Anschlüsse für die Wiedergabe-Ausgänge der 2-Spur Geräte 9 bis12

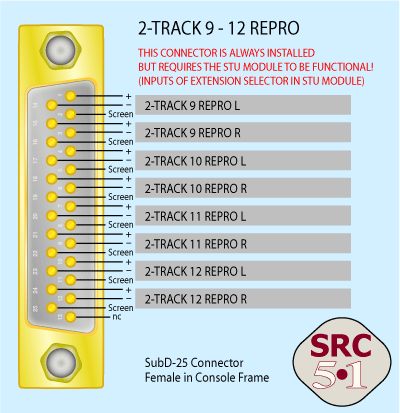

Anschlussbelegung 2-Spur 9 - 12 Wiedergabe

Dieser Stecker ist in allen Versionen des SRC51 eingebaut.

Für die Funktion dieser Eingänge ist die Bestückung mit dem Einspielmodul STU erforderlich.

Bei Mischpulten ohne Steckfeld sind die Eingänge auf diesem Stecker direkt mit dem Erweiterungs-Wahltastensatz im STU-Einspielmodul verbunden. Der Ausgang dieses Tastensatzes liegt auf der Taste SEL2 im Abhörmodul auf.

Bei Mischpulten mit Steckfeld liegen die Eingänge auf diesem Stecker zusätzlich auf Klinken im Summenbereich des Steckfeldes auf.
