Links: Surround Eingangsmodul Mono

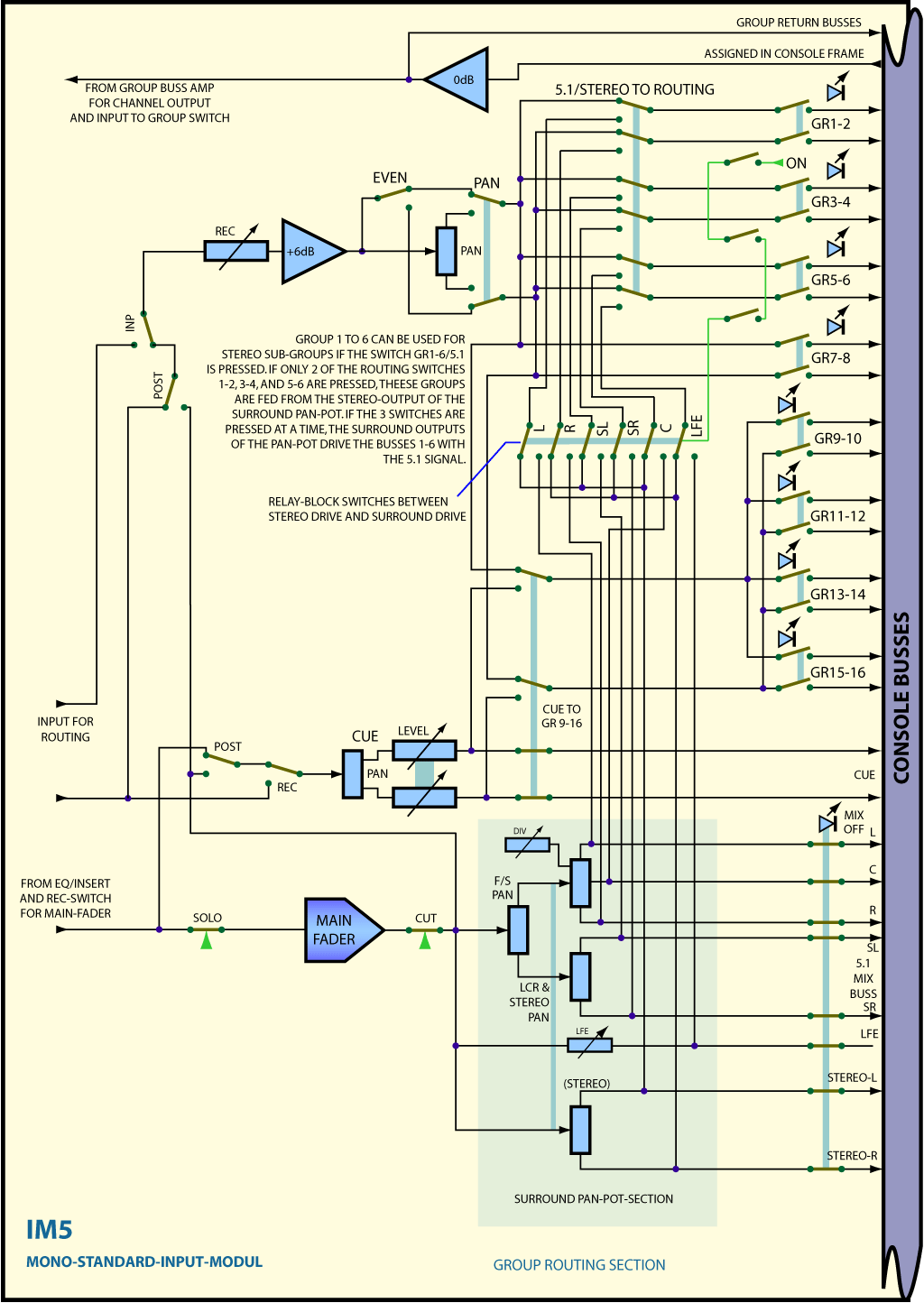

Surround Mischpult SRC51 Surround Mono Eingangsmodul IM5 - Blockschaltbild Routing Matrix
Blockschaltbilder Mono-Eingangsmodul: Eingangsbereich \| Bearbeitungssektion \| Record-Schaltung \| Regler und Sendewege Routing Signalfluss Schaltbiler Record Mode: Post mit Tape \| Pre mit Tape \| Post mit Group \| Pre mit Group Post mit Group + Automatik \| Pre mit Group + Automatik Beim Klicken auf die Grafik öffnet sich das Übersichts-Blockschaltbild
