Surround Module
Für die Modulserie V700 von adt-audio gibt es eine Reihe von Sondermodulen für die Surroundtechnik, die wir Ihnen auf dieser Seite kurz vorstellen möchten.

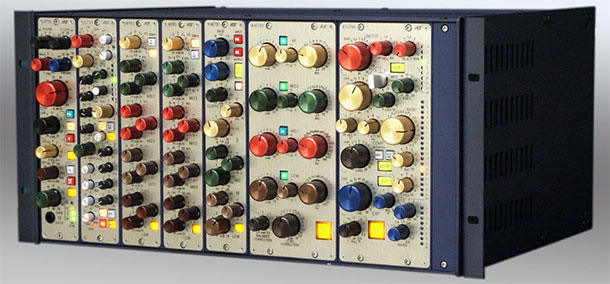

V700 Kassettentechnik
Die Trägerrahmen der Kassetten-Serien V700 und Integrator ermöglichen den Einbau von Kassetten für Surround-Formate auf jedem Steckplatz. Die ausführlichen Beschreibungen des Systems finden Sie auf der V700 Homepage. Für viele Surround-Kassetten sind die Standardrahmen der Systeme nicht geeignet. Es können spezielle Rahmenversionen oder Adapter erforderlich sein, um die Geräte nutzen zu können. Für Fragen stehen wir Ihnen natürlich gern per MAIL oder Telefon: 0(049) 2043 51061 zur Verfügung.

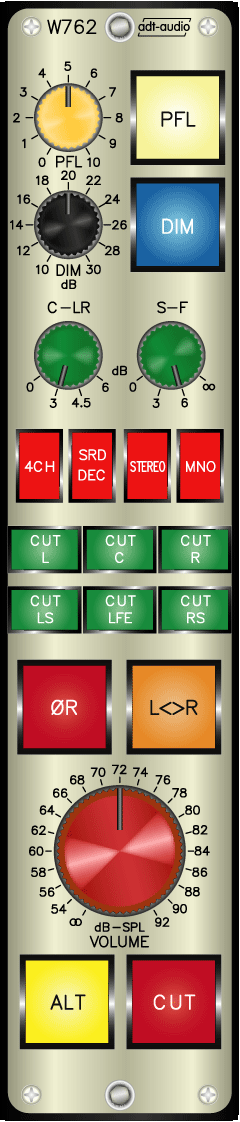

5.1 Abhörregler

W762
5.1 Surround Abhörregler

Der 5.1 Abhörregler W762 enthält die wichtigsten Schalt- und Regelfunktionen für eine 5·1 Abhöranlage. Verschiedene Bedientasten ermöglichen die Stummschaltung, die Umschaltung auf eine zweite Abhöranlage, das Abhören in mono sowie den Phasentausch im rechten Kanal. Eine Downmix-Matrix, die über zwei Schalter auf die gängigen Parameter geschaltet werden kann, erzeugt ein Stereo-Signal aus der angelegten 5·1 Signalquelle. Einzelne CUT-Tasten für die 6 Kanäle sind ebenfalls vorhanden. Eine regelbare, fernsteuerbare DIM-Schaltung und eine Aufschaltung auf PFL mit Regelmöglichkeit komplettieren die Ausstattung des Gerätes.
...zur W762 Beschreibung

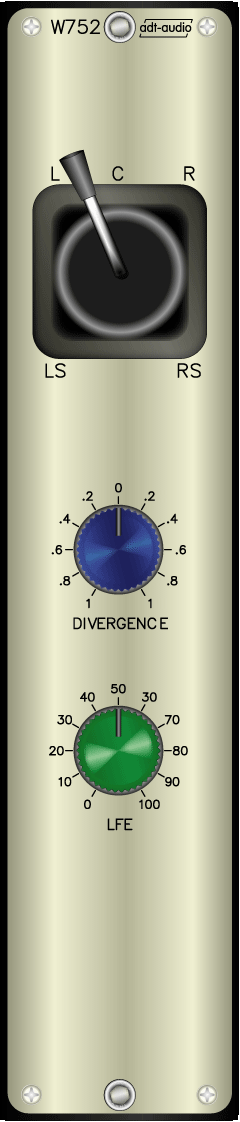

5.1 Joystick

W752
5.1 Surround Joystick

Der W752 ermöglicht die Panoramaregelung eines Mono- oder Stereo-Signals im 51-Surround-Format mit einem Joystick.Die Regelcharakteristik des Joysticks bewirkt eine weitgehend pegelkompensierte Richtungsregelung im Raum. Die Einstellung des Divergence Reglers bestimmt die Ansteuerung der Frontkanäle. In der 0-Stellung wird der Centerkanal nicht angesteuert. In der Stellung C des Joysticks wird der linke Eingangskanal auf den linken Frontkanal und der rechte Eingangskanal auf den rechten Frontkanal geleitet. Bewegt man den Joystick auf der Frontebene nach links, wird der rechte Kanal abgeblendet und der linke Kanal auf konstantem Pegel von 0 dB gehalten.
...zur W752 Beschreibung

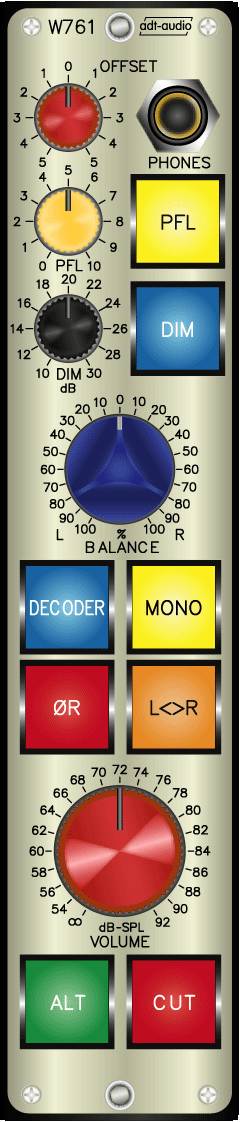

Surround Abhörregler W761
LCRS Surround Abhörregler

Die Surround-Abhörregeleinheit ist für die 4-Kanal-Surroundtechnik ausgelegt und enthält die erforderlichen Regel- und Schaltfunktionen. Verschiedene Bedientasten ermöglichen die Stummschaltung, die Umschaltung auf eine zweite Abhöranlage, das Abhören in mono sowie den Phasentausch im rechten Kanal. Die Aufschaltung eines externen Surround-Decoders ist im Gerät möglich. Eine regelbare, fernsteuerbare DIM-Schaltung und eine Aufschaltung auf PFL mit Regelmöglichkeit komplettieren die Ausstattung des Gerätes. ‚Ferner ist ein Kopfhörerverstärker eingebaut.
...zur W761 Beschreibung

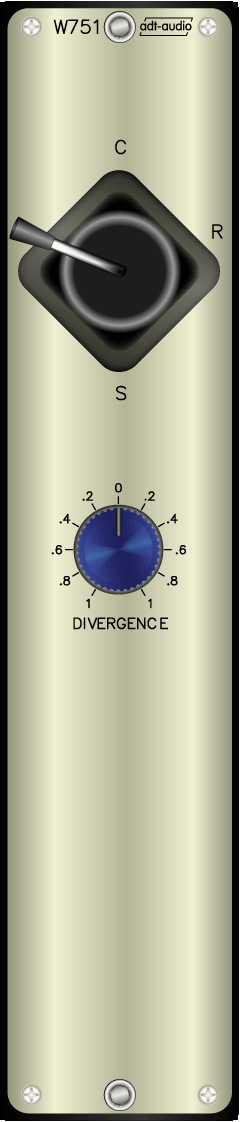

Surround Joystick

W751
LCRS Surround Joystick

Der W751 ermöglicht die Panoramaregelung eines Mono- oder Stereo-Signals im 4-Kanal-Surround-Format mit einem Joystick. Das Gerät ist in erdsymmetrischer Anschlusstechnik kann Pegel bis zu + 30 dBu verarbeiten. Durch die Double-Balanced-Technik, bei der der gesamte Signalweg in symmetrischer Technik ausgeführt ist, beträgt auch der interne Headroom + 30 dBu.
Die Regelung erfolgt durch einen Joystick, dessen Wirkungsweise auf der Frontebene durch den Divergence-Regler beeinflusst wird. Der Eingang ist in Stereotechnik ausgeführt. In Verbindung mit Monosignalen werden beide Eingänge parallel geschaltet.
...zur W751 Beschreibung

5.1 Regler

W754
5.1 Surround
VCA-Regler

Der Typ W754 ist ein 5.1 Surround Pegelsteller in VCA-Ausführung. Er ist mit einer Schnittstelle für das adt-audio-CAS Mischcomputersystem und einem Anwahlschalter für VCA-Hardwaregruppen ausgestattet.

Der W754 ist als aktiver Regler ausgeführt und mit erdsymmetrischen Ein- und Ausgängen ausgestattet. Die maximale Verstärkung beträgt einheitlich 15 dB. Die Geräte können Pegel bis zu + 30 dBu im Übertragungsbereich verarbeiten.
...zur W754 Beschreibung

5.1 Panorama Einheit

W748
5.1 Surround Panorama Regeleinheit

Ein Pan Pot für die Verteilung eines monofonen Eingangssignals auf einen Ausgang für 5.1 Surround mit den Kanälen L, C, R, LS, RS und LFE.Die Einstellung erfolgt durch vier Regler.
...zur W748 Beschreibung

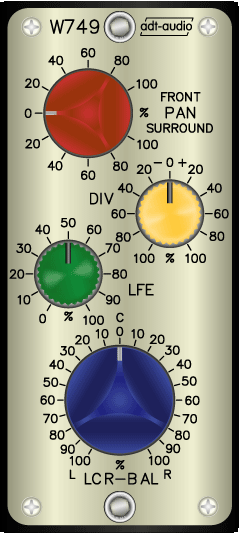

5.1 Balance-Regler

W749
5.1 Surround Balance Regeleinheit

Ein Balance Regler für die Verteilung eines stereofonen Eingangssignals auf einen Ausgang für 5.1 Surroundtechnik mit den Kanälen L, C, R, LS, RS und LFE. Die Einstellung erfolgt durch vier Regler.
...zur W749 Beschreibung

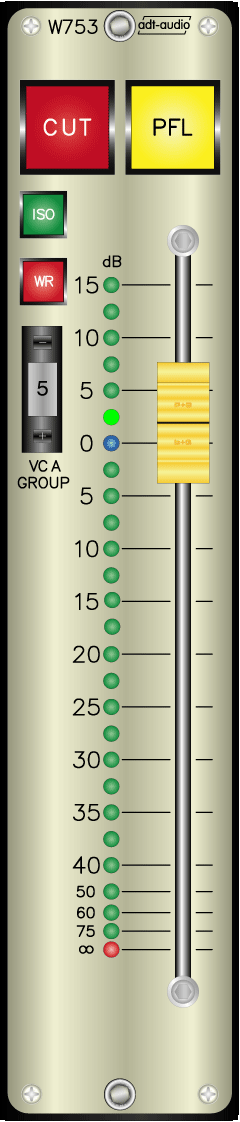

Surround Regler

W753
LCRS Surround
VCA-Regler
Der Typ W754 ist ein 5.1 Surround Pegelsteller in VCA-Ausführung. Er ist mit einer Schnittstelle für das adt-audio-CAS Mischcomputersystem und einem Anwahlschalter für VCA-Hardwaregruppen ausgestattet.

Der W753 ist als aktiver Regler ausgeführt und mit erdsymmetrischen Ein- und Ausgängen ausgestattet. Die maximale Verstärkung beträgt einheitlich 15 dB. Die Geräte können Pegel bis zu + 30 dBu im Übertragungsbereich verarbeiten.
...zur W753 Beschreibung

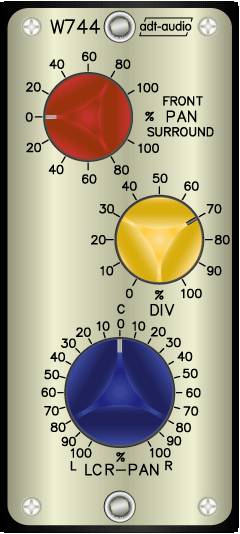

Surround Pan-Pot

W744
LCRS Surround Panorama Regeleinheit

Ein Panorama Potentiometer für die Verteilung eines monofonen Eingangssignals auf einen Ausgang für 4-Kanal Surround mit den Kanälen L, C, R und S. Die Einstellung erfolgt durch drei Regler.
...zur W744 Beschreibung

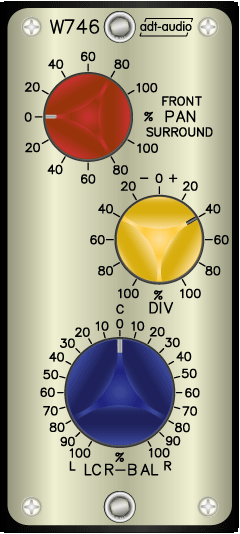

Surround Balance Regler W746
LCRS Surround Balance Regeleinheit

Ein Balance-Potentiometer für die Verteilung eines stereofonen Eingangssignals auf einen Ausgang für 4-Kanal-Surroundtechnik mit den Kanälen L, C, R und S. Die Einstellung erfolgt durch drei Regler.
...zur W746 Beschreibung


Tell A Friend
Newsletter Eintrag:

Add to Favorites


V700 Module für
Stereo Mastering:

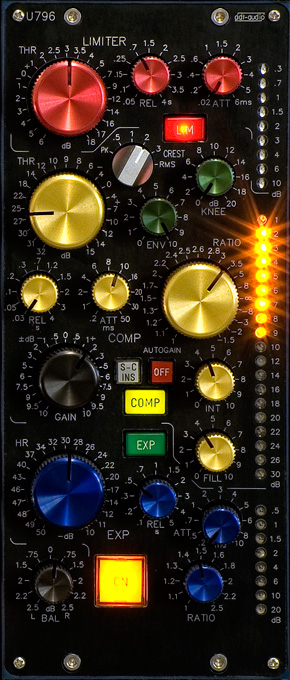

U796 Stereo Mastering
Dynamik Prozessor
:

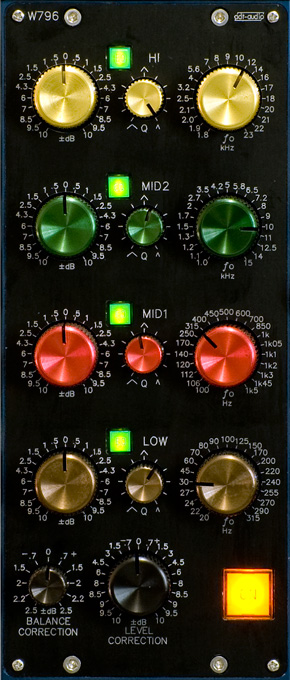

W796
Mastering Equalizer
:

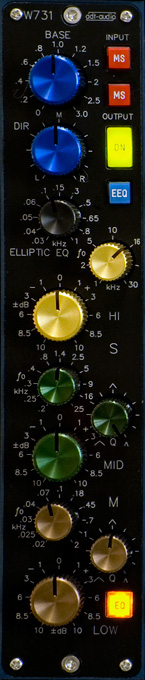

W731m Stereo Richtungsmischer mit MS-Equalizer
und

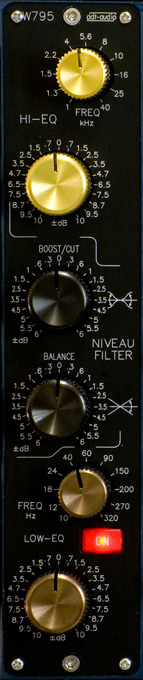

W795 Stereo
