Module für das Surroundmischpult SRC51

TKC-CS
Stereo Compressor-Expander

Der TKC-CS Stereo Compressor-Expander wird zur Erweiterung der Stereo-Eingangsmodule IS5 um Dynamikfunktionen verwendet. Die Dynamikeinheit wird in der Meterbridge des Mischpultes eingebaut und liegt im Weg von den Insert-Ausgängen des Kanals zu den Anschlüssen der Insert-Ausgänge auf dem Anschlussfeld bzw. dem Steckfeld.



Stereo Compressor TKC-CS
Durch die Stereo-Dynamikmodule zum Einbau in die Meterbridge des Surroundmischpultes SRC51 wird es möglich auch Stereo- Eingangskanäle nach Bedarf mit Dynamikfunktionen auszurüsten. Ebenso ist eine Nachrüstung von Dynamikmodulen jederzeit möglich. Abgesehen von der stereophonen Ausführung entspricht der Stereo-Compressor-Expander der Mono Dynamikeinheit TKC-C.

Der Schwerpunkt des Stereo-Compressors liegt auf der universellen Einsatzbarkeit mit jeder Art von Eingangssignal und der Erzeugung von Lautheit unter Erhaltung der Natürlichkeit.

Mit dem Poti Threshold lässt sich der Einsatz des Kompressors zwischen + 20 dB und - 24 dB verstellen. Das Kompressionsverhältnis Ratio überdeckt den vollen Bereich von 1:1 (keine Kompression) bis zu Limiterbetrieb (1:20). Die Releasezeit kann zwischen 50 ms und 3 sec verstellt werden und die wichtige Einstellung der Attackzeit ist im Bereich von 0.1 bis 30 ms möglich.

Der Compressor besitzt eine Autogainschaltung, die den Ausgangspegel unabhängig von den Einstellungen konstant hält. Autogain kann durch die Taste AUTOGAIN OFF für eine präzise Einstellung des Threshold-Pegels bei Limiterbetrieb abgeschaltet werden.

Der Expander ist mit einem Threhold-Regler bestückt, dessen Regelbereich von - 50 dB bis 0 dB reicht. Attack und Releasezeiten werden vom Programm abhängig automatisch geregelt. Die Regelung arbeitet logarithmisch und erhöht die Ratio umso mehr, je weiter das Eingangssignal unter den Threshold fällt. Durch den Expander lassen sich Störgeräusche beim Hochregeln des Compressors in Pausen wirksam verhindern, sodass eine Stummschaltung von Spuren überflüssig wird. Mit der Drucktaste EXP ON wird der Expander zugeschaltet.

Die Anzeige der Verstärkungsreduktion erfolgt gemeinsam für Compressor und Expander mit einer LED-Kette mit 5 Leuchtdioden und einem Anzeigebereich von 20 dB, der für die kleinen Werte gespreizt ist.

Die DYN Taste schaltet die gesamte Dynamiksektion ein, die dann in den Signalweg von den Einschleifausgängen des zugeordneten Eingangsmoduls zu den Anschlüssen der Einschleifausgänge auf dem Anschlussfeld bzw. dem Steckfeld liegt.




Stereo Compressor-Expander



Tell A Friend
Newsletter Eintrag:

Add to Favorites

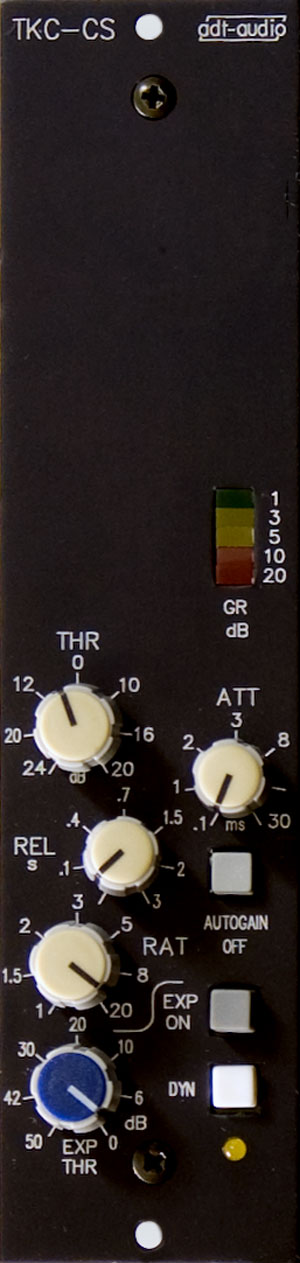

Modulansicht Stereo Compressor
