Surround Mischpult SRC51

Kanalsteckfeld
Stereokanäle

Obwohl das Steckfeld für Eingangskanäle elektrisch mit allen Modulversionen kompatibel ist, haben die einzelnen Klinken für Mono-, Stereo- und Surround-Eingangsmodule unterschiedliche Belegungen. Hier wird das Kanalsteckfeld für Stereo-Eingangskanäle IS5 beschrieben


Steckfeldbelegung für Stereokanäle
Pro Eingangskanal sind 8 Klinken vorhanden. Das nebenstehende Blockschaltbild zeigt die Verschaltung zwischen dem Stereo-Eingangsmodul, dem Anschlussfeld und dem Steckfeld. Beim Klicken öffnet sich eine Ansicht mit hoher Auflösung.

Das Klinkenpärchen SRC (Source) und L-In ist halb-normalisiert. Auf der SRC-Klinke liegt die XLR-Buchse LINE-IN auf dem Anschlussfeld auf. Die L-IN Klinke ist direkt mit dem linken Stereoingang des Moduls verbunden.

Das Klinkenpärchen SRC (Source) und R-IN ist ebenfalls halb-normalisiert. SRC ist mit der XLR-Buchse MON-IN auf dem Anschlussfeld verbunden. Die Klinke MON-IN führt direkt zum Monitor-Eingang des Modules.

Auf dem Klinkenpärchen INS-OUT-L und INS-IN-L liegen der Ausgang und Eingang des Kanaleinschleifpunktes des linken Kanals auf. Auch dieses Klinkenpärchen ist halbnormalisiert.

Das vierte Klinkenpärchen ist mit dem Einschleifpunkt des rechten Stereokanals belegt. Der rechte Einschleifeingang liegt zusätzlich auf der auf dem XLR 'MIC-IN' auf. Die für Stereokanäle erforderlichen Verbindungen werden durch Jumper auf dem Anschlussfeld hergestellt.

Falls eine Stereo-Dynamikeinheit in der Meterbridge des Mischpultes eingebaut ist, liegt diese im Weg von dem Einschleifausgängen der beiden Stereokanäle des Moduls zu den INS-OUT Klinken.

Blockschaltbild Kanalsteckfeld für Stereokanäle

Kanalsteckfeld Monokanäle
Kanalsteckfeld Stereokanäle
Kanalsteckfeld Surroundkanäle
Mastersteckfeld Block 1 Block 2

Steckfeld im Surroundmischpult

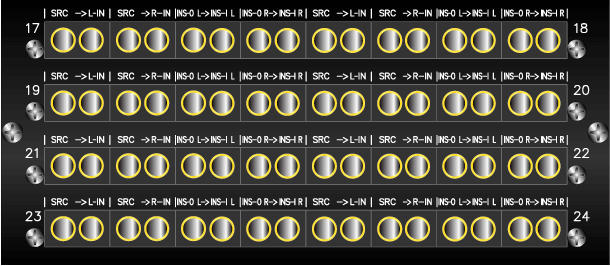

Steckfeldblock für Stereo-Eingangskanäle

Die Grafik zeigt einen Steckfeldblock für 8 Kanäle mit der Beschriftung für Stereomodule IS5. Die Beschriftungen werden nach der gewünschten Modulbestückung ausgeführt und können durch Austausch der Beschriftungsstreifen zwischen den Reihen später verändert werden.


Tell A Friend
Newsletter Eintrag:

Add to Favorites


zusätzliche Infos:
was bedeutet
halb normalisiert?
Alle Klinken sind mit Trennkontakten bestückt, mit denen man per interner Verdrahtung eine Verbindung herstellen kann, die beim Einstecken einer Klinkenschnur aufgetrennt wird.

Bei halb normalisierter Verschaltung werden die Kontakte der Klinke, an der ein Ausgang angeschlossen ist, mit den Trennkontakten einer Klinke verbunden, an der ein Eingang angeschlossen ist. Dadurch kann man das Ausgangssignal verteilen, ohne dass die Standardverbindung aufgetrennt wird. Nur wenn man die Eingangsklinke steckt, wird die Standardverbindung aufgetrennt.
