5MT LogoSurroundmischpult SRC51 - Rahmen
mechanische Ausführung
Die Surroundmischpulte des Typs SRC51 können als Standversion, als Tischversion und als Einbauausführung geliefert werden. Eine mit schwarzem Rindsleder gepolsterte Handauflage und eine Holzverkleidung gehört zum Lieferumfang aller Ausführungen.

Standausführung Surround Mischpult

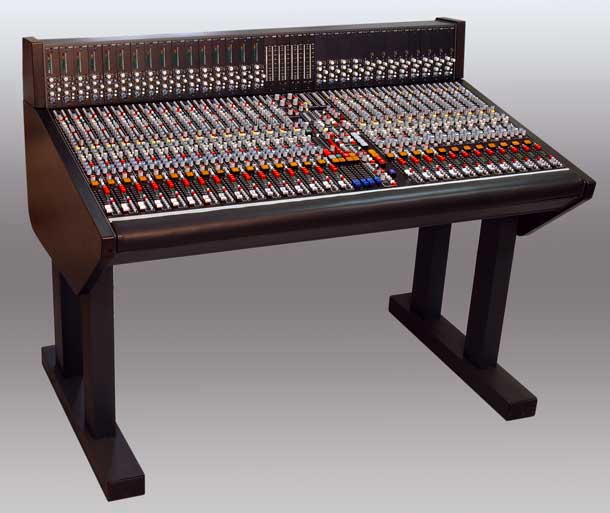

Das Foto zeigt ein 28kanaliges SRC51 Surround Mischpult in einem 1360 mm breiten Rahmen mit Fussgestell und schwarzer Holzverkleidung

Mechanik
Der Rahmen der SRC51 Surround-Mischpulte besteht bis zu einer Rahmenbreite von 2 Metern vollständig aus Aluminium. Bei breiteren Rahmen werden einige für die Stabilität wichtige Teile aus Stahl hergestellt. Bis zur maximalen Breite von 3.1 m für einen einzelnen Rahmen ist der Rahmen komplett freitragend.

Tischausführung, Standausführung und Einbauversion
Mit Ausnahme des 19-Zoll Rahmens, der immer als Einbauausführung geliefert wird, können alle SRC51 Mischpulte wahlweise als Tischausführung, als Einbauausführung oder Standausführung geliefert werden. Die Tischausführung wird mit kurzen, in den Höhe einstellbaren Füßen geliefert. Zum Lieferumfang der Einbauausführung gehören Auflagewinkel und eine angepaßte Ausführung der Holzverkleidung. Die Standausführungen werden mit zwei Füssen und Holzplatten geliefert, die die Verschraubung der Füsse mit dem Rahmen verdecken.

Holzverkleidung
Die zum Standardlieferumfang gehörenden Holzverkleidungen bestehen aus Multiplexplatten mit Buchenfurnier in 30 mm Stärke. Die Platten können wahlweise mattiert oder schwarz gebeizt geliefert werden. Sonderausführung aus Massivholz in verschiedenen Holzarten sind gegen Mehrpreis möglich.

Handauflage
Die Handauflage gehört zum Standardlieferumfang. Sie ist etwa 55 mm breit und wird in der Standardausführung mit schwarzem Rindsleder gepolstert. Andere Ausführungen sind als Sonderanfertigung möglich.

Untergestell
Das Untergestell des SRC51 besteht aus zwei einzelnen Mischpultfüssen, die links und rechts außen mit Flanschplatten am Mischpultrahmen verschraubt werden. Sie können für alle Rahmenausführungen verwendet werden. Die Füsse sind Schweißkonstruktionen aus Stahlrohren, die mit Strukturlack in der Rahmenfarbe lackiert sind. Die Höhe der Handauflage über dem Boden beträgt 740 mm in der Standardausführung.

Beschriftungsschiene
Zwischen der Handauflage und den Modulen ist eine 20 mm breite Beschrifungsschiene eingebaut. Die Schiene kann wahlweise aus schwarz oder natur eloxiertem Aluminium ausgeführt werden. Andere Ausführungen, z. B. aus Resopal zur direkten Beschriftung, sind hier ebenfalls möglich.

Eine zweite Schiene befindet sich zwischen den Modulen und der Meterbrücke. Auch diese Schiene besteht normalerweise aus Aluminium und kann schwarz oder natur eloxiert ausgeführt werden.

Farben und Oberflächen
Die Frontplatten der Module bestehen aus 5 mm starkem Aluminium und sind geschliffen, gebürstet und schwarz eloxiert. Die Beschriftung ist weiss. Die Module für die Meterbrücke bestehen aus 3 mm Aluminium und sind ebenfalls geschliffen, gebürstet und schwarz eloxiert. Die Verkleidungsbleche und die Rahmenteile sind schwarzgrau (RAL7021) in Feinstruktur pulverbeschichtet oder lackiert.



Tell A Friend
Newsletter Eintrag:

Add to Favorites


Holzverkleidung schwarz gebeizt
Standausführung mit Füssen und Holzverkleidung schwarz
(neues Fenster)

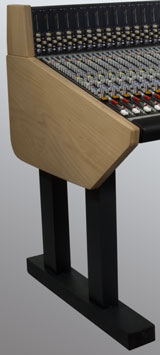

Holzverkleidung natur mattiert
