Surroundmischpult SRC51
Rahmen


Anschlussbelegung
Standard Steckverbinder im Kanal-Anschlussfeld und in den Modulen

Dieser Stecker enthält die Anschlüsse für XLR-Verbinder und TRS-Klinken, die für die Einschleif-Ein-und Ausgänge der Eingangskanäle sowie als Kopfhöreranschluss verwendet werden.

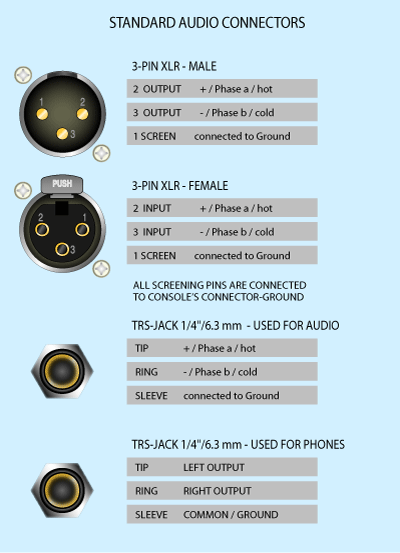

Anschlussbelegung XLR und TRS

Die XLR-Verbinder werden in den Kanalanschlussfeldern verwendet. TRS-Klinkenbuchsen werden im Abhörmodul CT5 für den Kopfhörerausgang und in den Kanalschlussfeldern für die Einschleifpunkte der Eingangskanäle verwendet.
