Surroundmischpult SRC51
Rahmen


Anschlussbelegung

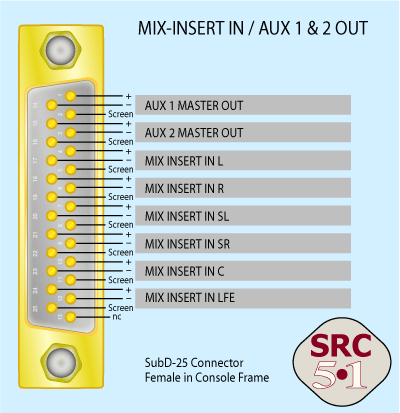

Stecker: Einschleifeingänge Surround-Summe / Ausgänge Aux 1 und Aux 2

Dieser Stecker enthält die Ausgänge des Einschleifpunktes der Surroundsumme und die Ausgänge der Aux Summen 1 und 2.

Anschlussbelegung Einschleifeingänge Surroundsumme

Dieser Stecker ist in allen Versionen des SRC51 eingebaut.

Der Surround-Summen-Einschleifpunkt dient zur Einbindung externer Bearbeitungsgeräte in die Hauptsumme.

Bei Mischpulten ohne Steckfeld sind die Eingänge auf diesem Stecker direkt mit den Einschleifeingängen des Surround-Mastermoduls MS5 verbunden.

Bei Mischpulten mit Steckfeld liegen die Eingänge auf diesem Stecker auf den MST-INS-OUT Klinken im Summenbereich des Steckfeldes auf. Die Einschleifeingänge des Mastermoduls sind in diesem Fall nur mit den Klinken MST-INS-IN verbunden, die mit den MIX-INS-OUT Klinken halbnormalisiert sind. Die Anschlüsse MST-INS-OUT und MST-INS-IN auf dem Anschlussfeld sind normalerweise mit einem kurzen D-Sub Kabel verbunden. Durch diese Schaltung kann man sowohl ein externes Gerät fest auf dem Anschlussfeld installieren, hat aber den Einschleifpunkt zusätzlich auf dem Steckfeld zur Verfügung. Bei Verwendung der Anschlüsse auf dem Master-Anschlussfeld muss darauf geachtet werden, dass die Leitungen der Aux Summen Ausgänge 1 und 2 zwischen Ausgang und Eingang durchverbunden werden, da diese sonst nicht mehr auf dem Steckfeld verfügbar sind.
