Surroundmischpult SRC51
Rahmen


Anschlussbelegung
Stecker:
Summenausgänge

Dieser Stecker enthält die Ausgänge der Surround Hautpsumme und der Stereo-Downmix-Matrix

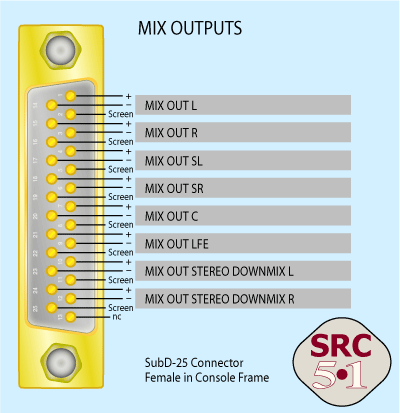

Anschlussbelegung Summen Ausgänge

Dieser Stecker ist in allen Versionen des SRC51 eingebaut.

Bei allen Mischpulten sind die Ausgänge auf diesem Stecker direkt mit den Summen- und Matrix-Ausgängen des Surround-Mastermoduls MS5 verbunden

Bei Mischpulten mit Steckfeld liegen die Ausgänge auf diesem Stecker zusätzlich auf Klinken im Summenbereich des Steckfeldes auf. Ferner sind die Surround-Summenausgänge auf die Aufnahme-Ausgänge für die beiden 6-Spur Geräte A und B und die Ausgänge der Stereo-Downmix-Matrix direkt mit den Aufnahme-Ausgängen für die 2-Spur Geräte A und B halbnormalisiert.

Siehe auch:
Stecker 6-Spur/2-Spur A Aufnahme
Stecker 6-Spur/2-Spur B Aufnahme
