 Surroundmischpult SRC51
Rahmen
Anschlussbelegung
Stecker: Leerklinken 1 bis 80

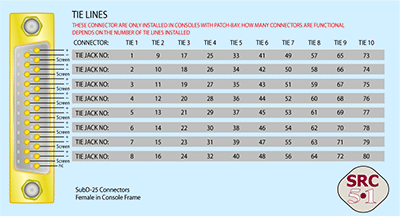

Die Belegungen der Stecker TIE1 bis TIE10 für die Leerklinken 1 bis 80. Diese Stecker sind nur bei Mischpulten mit Steckfeld installiert
Diese Stecker sind nur in Ausführungen des SRC51 mit Steckfeld eingebaut.
Alle Leerklinken sind symmetrisch auf die D-Sub-Stecker verkabelt. Die Abschirmungen aller D-Sub-Stecker laufen auf die Schirmerde (Connector-Ground) des Mischpultes auf.
Die Anzahl der bestückten Leerklinken hängt von der Ausführung des Mischpultes ab. Im Standardlieferumfang sind 80 Leerklinken enthalten.
|
|
|
|
|
|
|
