 Surroundmischpult SRC51
Rahmen
Anschlussbelegung

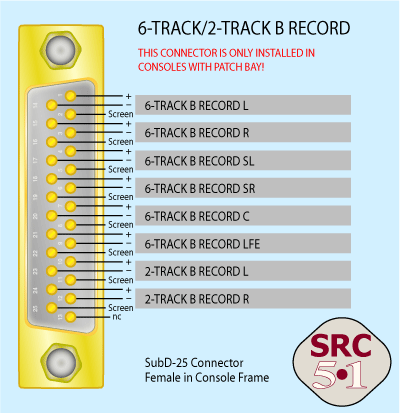

Stecker: 6-Spur und 2-Spur B Aufnahme
Dieser Stecker enthält die Anschlüsse für die Aufnahme-Eingänge des 6-Spur Gerätes B und des 2-Spur Gerätes B
Dieser Stecker ist nur in Versionen des SRC51 mit Steckfeld eingebaut.
Die Anschlüsse dieses Steckers liegen direkt auf den zugehörigen Klinken im Summenbereich des Steckfeldes auf. Die Klinken sind über ihre Trennkontakte mit den zugehörigen Summenausgängen halbnormalisiert. Für die 6-Spur Eingänge sind die 6 Ausgänge der 5.1-Hauptsumme aufgelegt. Die Trennkontakte der 2-Spur Eingänge liegen auf dem Stereo-Downmix-Matrix Ausgang der Summe auf.
|
|
|
|
|
|
|
