Surroundmischpult SRC51
Rahmen


Anschlussfeld
Summenblock 19-Zoll

Diese Variante des Anschlussfeldes des Summenblocks wird nur in der 19-Zoll Ausführung des Surroundmischpultes verwendet, wenn 8 Eingangskanäle eingebaut werden sollen. Wie im Standard-Anschlussfeld ist auch hier die Stromversorgung untergebracht.

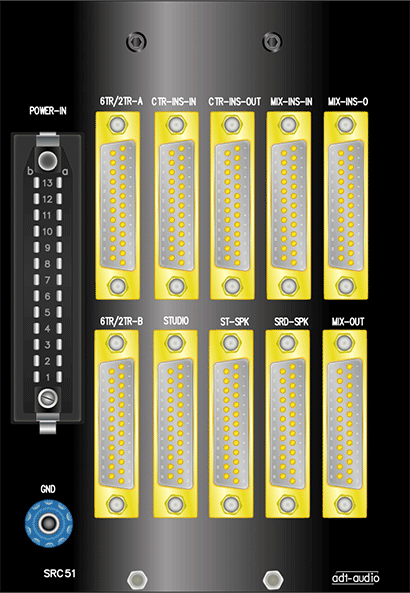

Summenanschlussfeld 19-Zoll
Da die 19-Zoll Ausführung des Mischpultrahmens maximal 11 Module aufnehmen kann, sind mit einer vollen Bestückung des Summenteils mit 4 Modulen maximal 7 Eingangskanäle möglich. Es gibt jedoch eine Möglichkeit auch einen 19-Zoll Rahmen mit 8 Kanälen zu bestücken, indem das Oszillator- und Kommandomodul TBO nicht bestückt wird. Für diese Variante mit 3 Summenmodulen wird diese Version des Summenanschlussfeldes verwendet. Um dennoch eine Kommandofunktion zur Verfügung zu haben, wird hier eine spezielle Variante des Einspielmoduls STU verwendet, in der eine Kommandoanlage eingebaut ist.

Die Ausführung entspricht im Wesentlichen dem Standard Summenanschlussfeld, jedoch sind alle Buchsen für das Kommandomodul TBO und die zusätzlichen Wahltastensätze für 2-Spur Geräten hier nicht vorhanden.

Die Tabelle in der rechten Spalte enthält Links zu den Anschlussbelegungen aller Steckverbinder auf diesem Feld.
